专利号：201310186730.0

专利名称：一种导电轨膨胀接头

导电轨接头的定义及用途：

导电轨接头是设立在相邻锚段中间的机械断口，使其两侧的钢铝复合轨可沿着纵向中心线自由热胀冷缩且保持电流通畅，并使列车受流器能进行不间断取电的装置。应用在采用钢铝复合轨（又称第三轨）供电的城市轨道交通线路上，其主要作用是补充钢铝复合导电轨主轨的热胀冷缩，避免绝缘支架被破坏，保障线路安全运行。

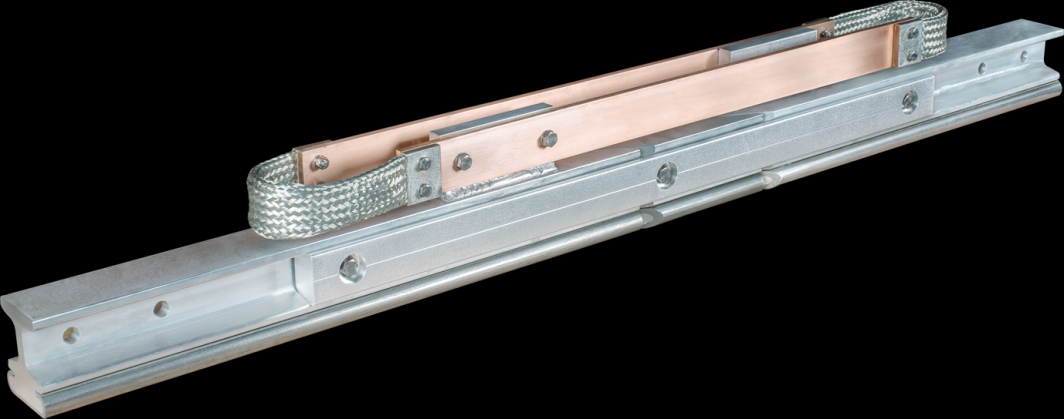

导电轨膨胀接头典型方案图

专利解决的技术问题：

“一种导电轨膨胀接头”属于改进型专利，其解决的是导电轨膨胀接头产品的拉弧、卡滞和续流稳定性这一行业内的共性的技术难题。

专利的技术特征和技术效果：

本专利的技术特征是：开创性的利用带凸台导电板和两块导线（铜箔软连接或铜编织带）组成了软连接环路。

本专利的技术效果是：上述环路同时承担了载流和伸缩的功能，而且占用空间小，即使在个别限界较小的也能继续使用，而不需要另行设计，同时本专利方案中所有的电连接处均为面接触，辅助以铜铝过渡措施，拉弧概率是极低的。

专利的应用情况：

“一种导电轨膨胀接头”目前主要应用于地铁领域，具体来说是应用于地铁项目里以接触轨为主要导体的供电系统中。实施本专利和改进前产品方案以来我司在实际项目中的应用见下表：

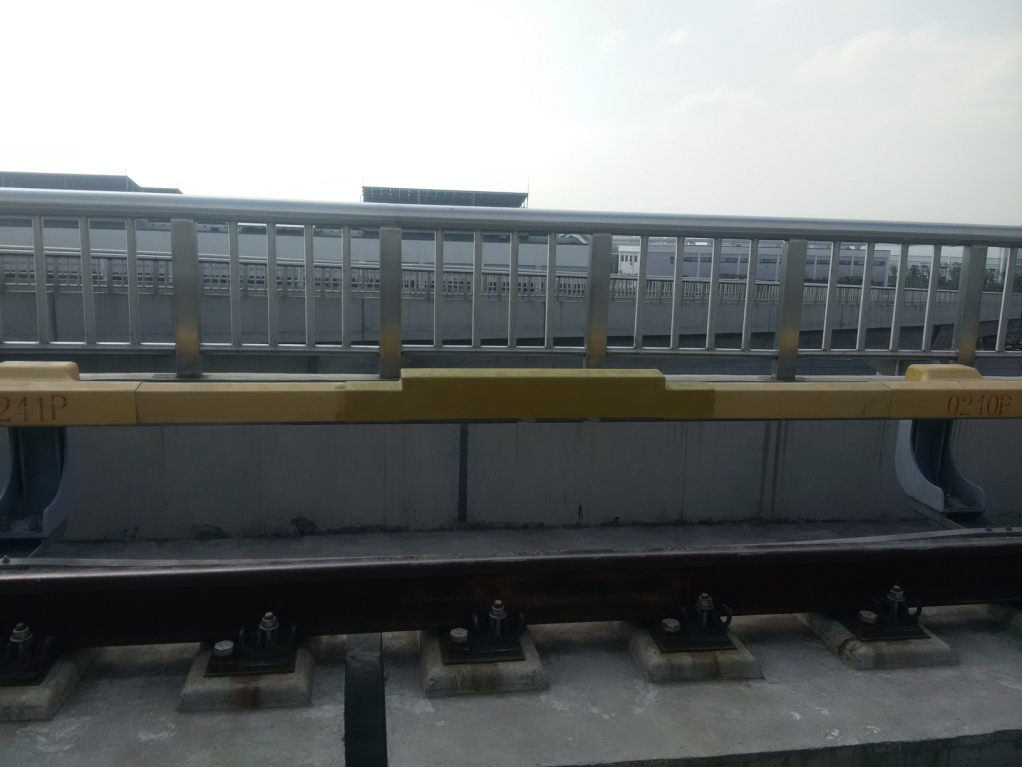

运行在北京地铁房山线的JHFG18T钢铝复合接触轨

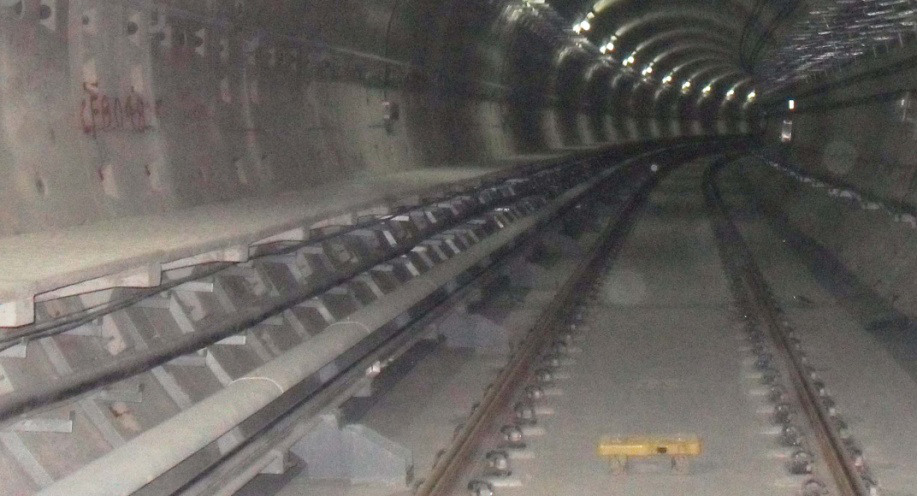

运行在北京地铁八号线的JHFG18T钢铝复合接触轨

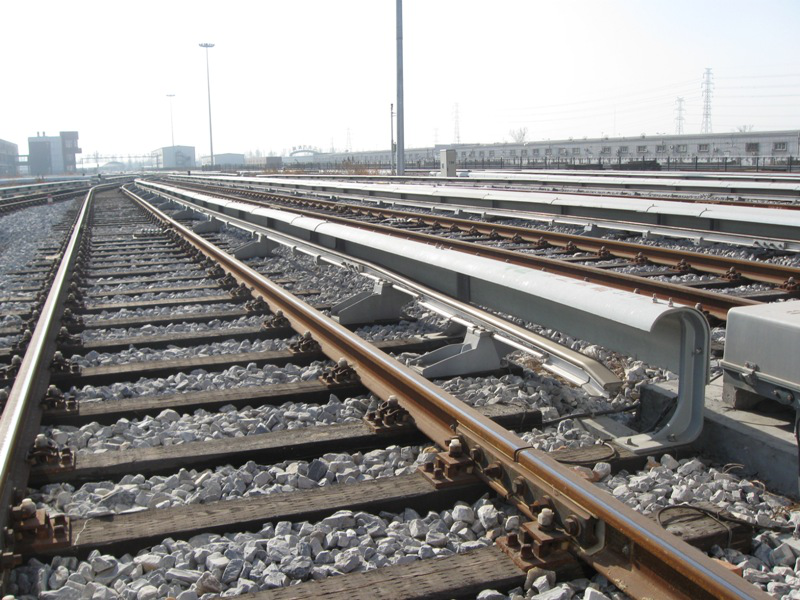

运行在上海16号线的JHFG16A钢铝复合接触轨膨胀接头

专利的保护情况：

公司从成立至今，经过了萌芽期（2006-2010）、成长期（2011-2014）和全面发展期（2015-2017）三个阶段的发展，已经形成了覆盖全部产品的专利保护体系，其中轨道交通业务是主力军，所以钢铝复合导电轨产品也是随着公司的发展，从产品研发至今也进行了专利的布局，特别是关键部件“膨胀接头”，以本次参评专利“一种导电轨膨胀接头”为核心形成了多达5个的外围专利，其中包含PCT一项、发明两项，实用新型两项。
